ATCS-60 系統

ATCS-60紅外線無線話筒會議系統

產品特點：

利用新開發的聲音檢測引擎，發言時可自動開啟話筒

不容易對人聲以外的其他聲音做出反應，具有獨特的自動檢測功能

內置揚聲器

可同時間提供五人同時發言

具有優先權設定功能，可讓會議主席所用的話筒以外的其他話筒獲得優先權

設有四通道監聽功能，可應用于多言語同聲傳譯系統

產品說明：

ATCS-60 紅外線會議系統是一種能夠發揮紅外線通信優點，實現話筒單元無線化的會議系統。無線化擴大了話筒放置部位的自由度，增加了會議系統配置的靈活性，即使與會人員超過100人，也能大幅縮短會議準備時間，使會議準備更加順利。

與一般的射頻無線式會議系統相比，紅外線會議系統具有毫無疏漏、不會泄露信息的特點，具有親眼可見的實實在在的信息管控作用。

另一方面，紅外線會議系統還具備1國母語+3國外語的同聲傳譯功能、隨發言人變化自動控制攝像頭轉動功能、會議記錄輔助編寫功能等多種功能，可以幫助您提高會議效率，充實會議內容

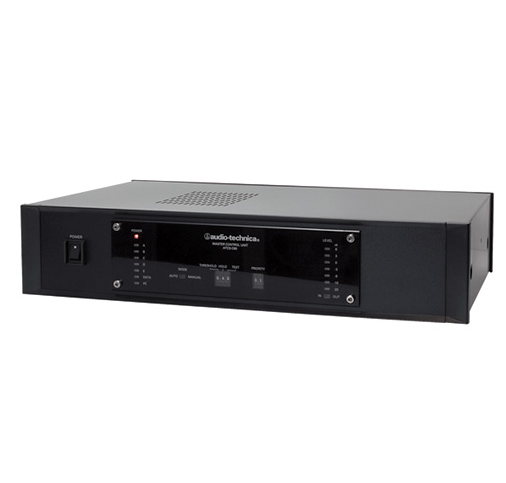

ATCS-C60主控機

產品特點：

可以對具有優先權(優先發言議席)的人數進行設置。

在「后按優先」和「先按優先」模式之間進行切換。

在「手動模式」和「自動模式」之間進行切換。

可分9段進行閾值設定。

能以0.5秒為單位對話筒的停留時間進行設定。

可實現5組通道的直接輸出。(使用專用軟件的情況下)

技術指標：

帶寬 1 ~ 10MHz

通道數目 聲音5通道、監聽器4通道、數據2通道

調制方法 FM調制

紅外線數據通信方式 9,600 bps

音頻輸入 監聽器輸入 (-10dBV : 非平衡) 4路

外部輸入1 (-10dBV : 非平衡) 1路

外部輸入2 (-10dBV : 平衡) 1路，(-50dBV : 非平衡) 1路

音頻輸出 直接輸出 (-10dBV : 非平衡) 5路

輸出1 (-10dBV : 非平衡) 1路，輸出2 (-10dBV : 平衡) 1路

錄音輸出 (-10dBV : 非平衡) 2路

供電 交流 100V~240V 50/60Hz 75W

重量 4.2 公斤 (僅主機)

標配 支架轉接器×2，支架轉接器固定螺絲×6，小起子×5，電源線

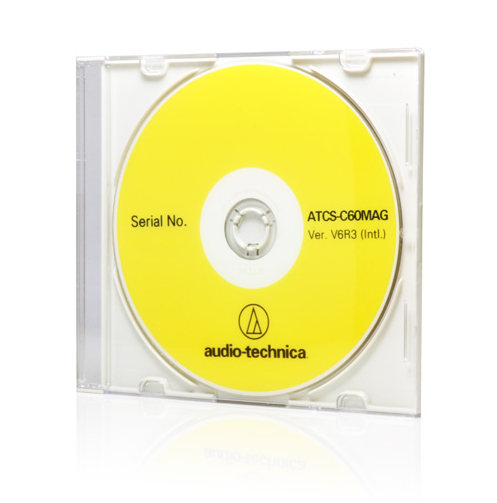

ATCS-C60MAG會議管理軟件

產品特點：

可進行發言模式選擇(先按鍵者優先、后按鍵者優先)、發言人數設定、自動模式下可發言時間設定、個別音量設定和閾值設定的操作

產品說明：

為了發揮紅外線話筒的優點、在各種條件下提供較大的可擴展性，鐵三角為紅外線會議系統準備了專用會議管理軟件。靈活使用可以有效地提高會議效率

ATCS-60 系統單元

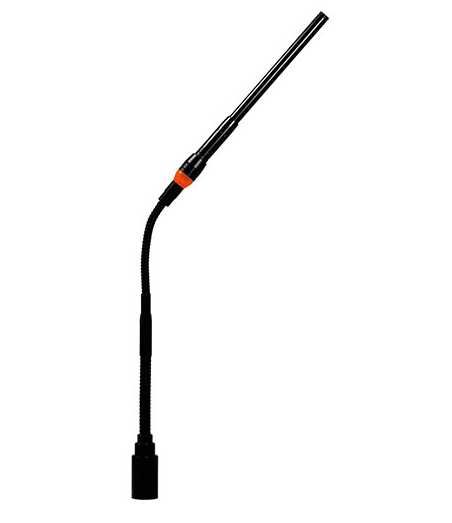

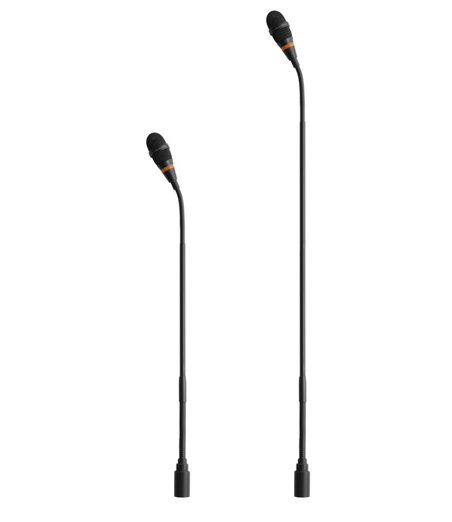

ATCS-60MIC專用鵝頸話筒

產品特點：

ATCS-M60 專用話筒

長型專用話筒 - ATCS-L60MIC

采用新開發的防震技術，可大幅度地降低桌椅移動、腳步聲等帶來的噪音和振動

在提高自動模式精度的同時，還能使聲音更加清晰

LED環燈，在發言時點亮，另在要求發言和電量不足，以及電源開關時會閃爍顯示

技術指標：

元件 背極駐極體電容式

指向性 心形指向

頻率響應 200 ~ 5,000Hz

靈敏度 -45dB (0dB=1V/1Pa, 1KHz)

最大輸入聲壓級 100dB (1KHz,THD 1%)

信噪比 >61dB (1KHz, 1Pa)

阻抗 680Ω 以下，非平衡

封裝涂層 黑色消光烘烤涂飾

尺寸 ATCS-60MIC : 430mm 長

ATCS-L60MIC : 580mm 長

重量 ATCS-60MIC : 115 克

ATCS-L60MIC : 120 克

ATCS-60MIC/ML 專用鵝頸話筒

產品特點：

ATCS-M65 專用話筒

超心形指向收音頭，提供窄角度的收音角度

采用新開發的防震技術，可大幅度地降低桌椅移動、腳步聲等帶來的噪音和振動

在提高自動模式精度的同時，還能使聲音更加清晰

LED環燈，在發言時點亮，另在要求發言和電量不足，以及電源開關時會閃爍顯示

技術指標：

元件 背極駐極體電容式

指向性 超心形指向

頻率響應 100 ~ 8,000Hz

靈敏度 -32.5dB (0dB=1V/1Pa, 1KHz)

最大輸入聲壓級 108dB (1KHz,THD 1%)

信噪比 >62dB (1KHz, 1Pa)

阻抗 680Ω 以下，非平衡

封裝涂層 黑色消光烘烤涂飾

尺寸 380mm 長

重量 110 克

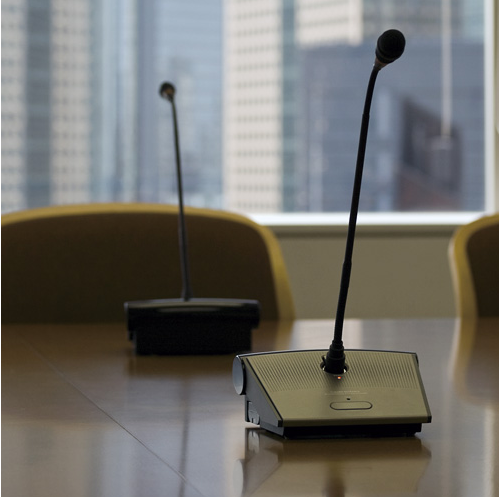

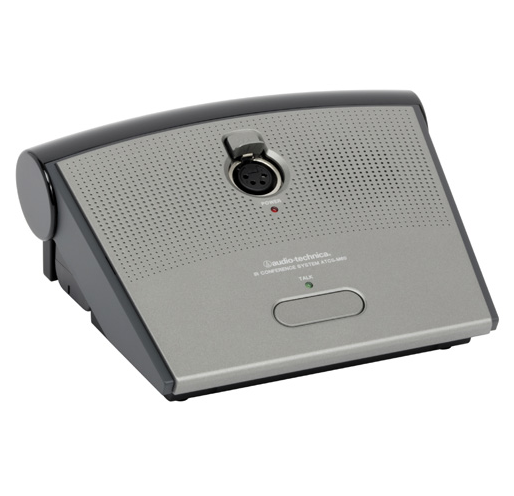

ATCS-M60話筒議席

產品特點：

內置可作個人音量調節的揚聲器及耳機輸出端子。

設有四種語言同聲監聽通道切換開關，可應用于多言語同聲傳譯系統。

配置聲音檢測引擎，可自動接通或關閉發言，并避免紙張文件的噪聲。

具有優先權設定功能，可讓會議主席所用的話筒以外的其他話筒獲得優先權。

使用專用充電電池或配置直流12V交流電適配器。

技術指標：

帶寬 1 ~ 10MHz

通道數目 聲音5通道、監聽器4通道、數據2通道

調制方法 FM調制

紅外線數據通信方式 9,600 bps

音頻輸出 8Ω, 2W

耳機輸出 Ø3.5mm 單聲道迷你插孔

供電 直流 7.4V 2,400mAh 專用鋰離子電池或 直流 12V 1A 專用交流電適配器 (另購)

電池耗電 / 壽命 連續發言約6小時，接收狀態約10小時

尺寸 75.5mm(高) × 187mm(寬) × 149mm(深)

重量 0.6公斤 (不含話筒和電池)

選購件 LI-240 專用鋰離子電池、專用交流適配器

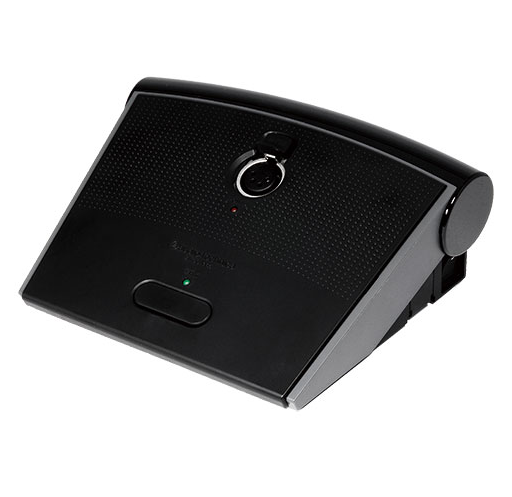

ATCS-M65話筒議席(不帶揚聲器)

產品特點：

高性價比的設計，在一定的預算配置中提供優良的性能。

具有優先權設定功能，可讓會議主席所用的話筒以外的其他話筒獲得優先權。

使用專用充電電池或配置直流12V交流電適配器

技術指標：

帶寬 1 ~ 10MHz

通道數目 聲音5通道、監聽器4通道、數據2通道

供電 直流 7.4V 2,400mAh 專用鋰離子電池或 直流 12V 1A 專用交流電適配器 (另購)

調制方法 FM調制

紅外線數據通信方式 9,600 bps

電池耗電 / 壽命 連續發言約6小時，接收狀態約10小時

尺寸 75.5mm(高) × 187mm(寬) × 149mm(深)

重量 0.52公斤 (不含話筒和電池)

選購件 LI-240 專用鋰離子電池、專用交流適配器

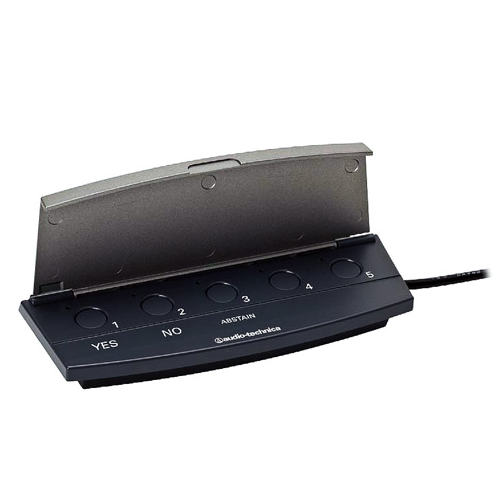

ATCS-V60 表決模塊

產品特點：

專為 ATCS-60 紅外會議系統而設的表決系統

表決模組可連接于會議話筒議席單元上

配合專用會議管理軟件進行表決操作

表決系統可配置高達188套議席上

能顯示表決的項目和結果，并可作管理和存儲

可進行2種表決模式(2按鈕模式：同意或反對，5按鈕模式：5項選1)

無需額外器材的配置，如增設會議系統天線

技術指標：

按鍵 5 按鍵 (同意、反對、棄權 / 1,2,3,4,5)

接線端子 專用9針插頭

導線 47 公分

尺寸 20.0mm(高) × 148mm(寬) × 64.5mm(深)

重量 110 克

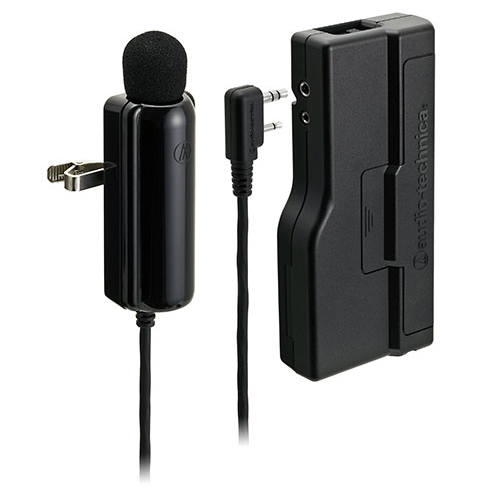

ATIR-T85 專用紅外線領帶話筒及發射器

產品特點：

在一套ATCS-C60主控機中，可同時配置使用多達3套領帶話筒連發射器

管理軟件同樣可控制話筒的開關，多達5組話筒可同時工作(使用ATCS-M60, ATIR-T88和ATIR-T85的組合)

兼容于ATCS-M60的A, B和C通道

技術指標：

元件 背極駐極體電容式

指向性 單指向

頻率響應 150 ~ 12,000Hz

頻率穩定性 PLL 鎖相回路頻率控制

調制方法 FM

電池 充電電池 或 1.5V AA 5號堿性電池

電池耗電 / 壽命 4 小時 (Hi) / 7 小時 (Lo) / 11 小時 (Eco)

尺寸 發射機 : 120mm × 60mm × 23mm

話筒 : 88.5mm × 28mm × 23mm

重量 發射機 : 118g

話筒 : 48g

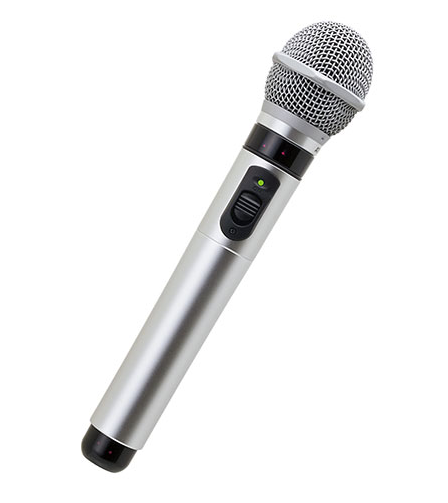

ATIR-T88專用紅外線手持話筒

產品特點：

在一套ATCS-C60主控機中，可同時配置使用多達3套手持話筒

管理軟件同樣可控制話筒的開關，多達5組話筒可同時工作(使用ATCS-M60, ATIR-T88和ATIR-T85的組合)

兼容于ATCS-M60的A, B和C通道

技術指標：

元件 背極駐極體電容式

指向性 單指向

頻率響應 100 ~ 15,000Hz

頻率穩定性 PLL 鎖相回路頻率控制

調制方法 FM

電池 充電電池 或 1.5V AA 5號堿性電池

電池耗電 / 壽命 4 小時 (Hi) / 7 小時 (Lo) / 11 小時 (Eco)

尺寸 59mm 頭徑 x 262mm 長

重量 292 克

電池及充電器

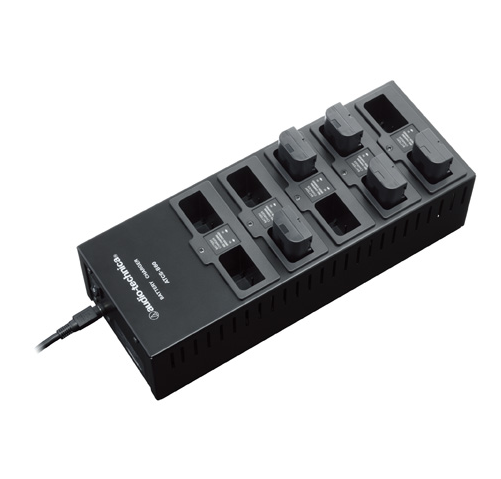

ATCS-B60充電器

產品特點：

一次可為十塊電池充電。充電迅速，從完全無電到充滿附屬品交流電適配器、交流電連接線只需5.5小時

技術指標：

同時充電電池?cái)?shù) 10

充電時間 約5.5小時 (以LI-240電池為例)

額定功率 60VA (10V 6A)

供電 交流 100V~240V 50/60Hz (交流電適配器輸出10V 7.2A)

重量 2公斤 (不含交流電適配器、交流電連接線)

標配 交流電適配器、交流電連接線

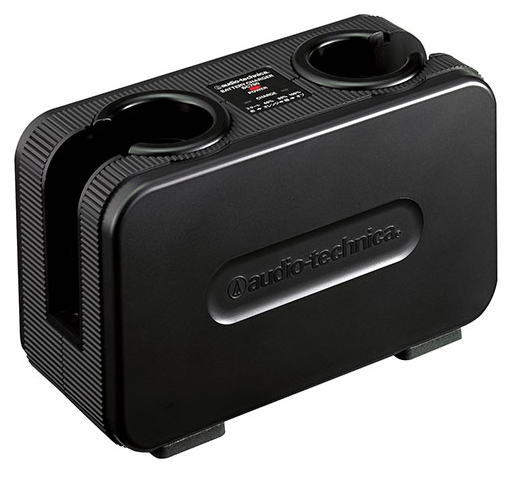

BC700話筒充電器

產品特點：

能為無線發射機內的電池充電。充電迅速，從完全無電到充滿只需5.5-6.5小時

充電座能適合于 ATIR-T88 手持發射機 或/和 ATIR-T85 盒式發射機使用

內置能監察電池電壓的安全設置，如發現有問題發生時，會自動關閉本機

即使充電完成，當發射機仍放置在充電座上，充電器會防止電池自我放電，維持電池電量充足

技術指標：

同時充電電池?cái)?shù) 2

充電時間 5.5-6.5 小時

輸出聲壓 直流4V、400mA × 2

供電 直流12V、500mA (交流電適配器輸出)

尺寸 96mm(高) × 158mm(寬) × 66mm(厚)

重量 430g

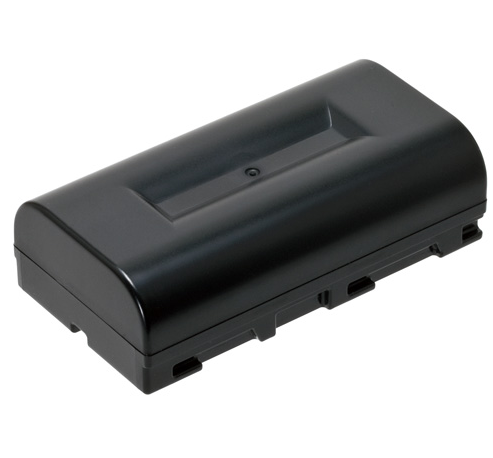

LI-240鋰離子電池

產品特點：

ATCS-M60專用充電電池。

紅外受/發光單元

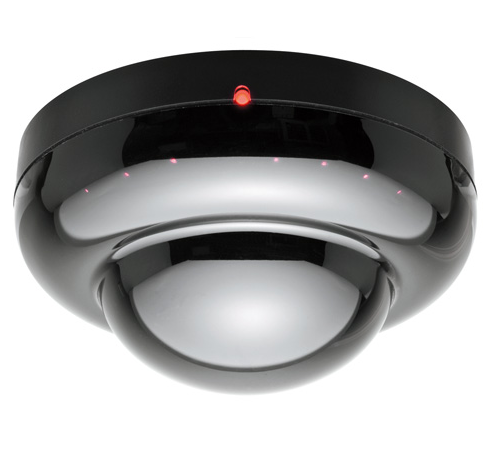

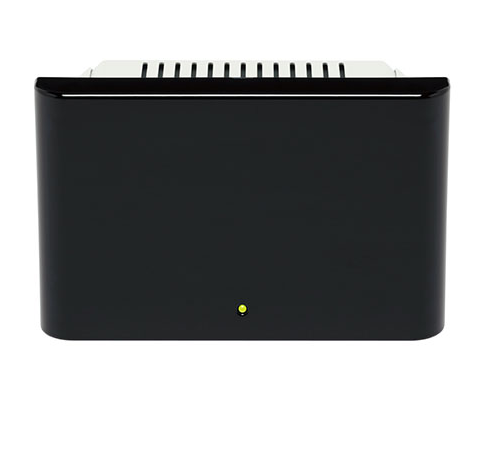

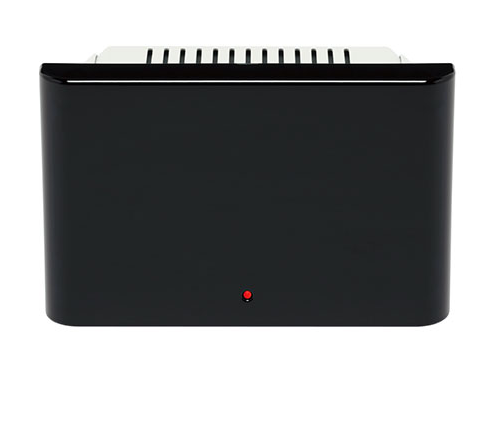

ATCS-A60 受發光單元

產品特點：

采用BNC端子，安裝傳輸時只需連接一根同軸電纜布線

帶有LED，能顯示供電狀態，可預防施工錯誤，單元設計讓人放心

技術指標：

帶寬 1 ~ 10MHz

通道數目 聲音5通道、監聽器4通道、數據2通道

輸出端子 BNC端子×1

供電 直流 24V (由主控單元 ATCS-C60 提供)

重量 151 克

標配 安裝支架×1、安裝支架固定螺絲×2

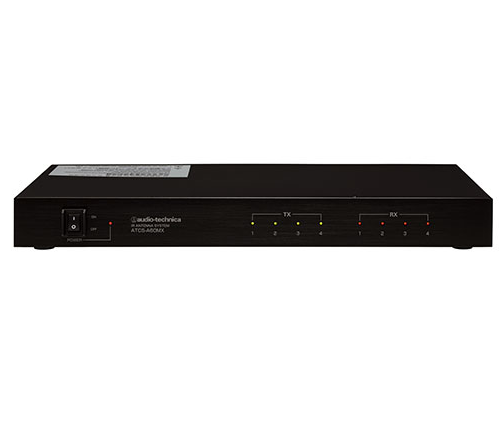

ATCS-A60MX 受發光混頻器

產品特點：

為每路BNC輸入端提供多達4組受光單元和發光單元的混頻組合。

紅外線傳輸不會向多散播。因此，可在相鄰的房間設置多個會議系統，而會議仍能保密。

ATCS-A60MX包含括機架安裝適配器。

產品說明：

ATCS-A60MX 技術指標

輸入端子 發光 : BNC x 4 (75Ω) / 受光 : BNC x 4 (75Ω)

重量 約 3.0kg

輸出端子 BNC (75Ω) ×1

工作環境溫度 0°C ~ +40°C

額定功率 75 W

供電 交流 100V~240V 50/60Hz

尺寸 44mm(高)× 420mm(寬)× 225mm(深)

標配 AC 線纜，支架轉接器×2，支架轉接器用固定螺絲×6

ATCS-A60RX受光單元

產品特點：

大功率的接收單元，可提供遠達15米的大型會議室或高天花板會議室接收工作。

ATCS-A60RX可以是獨立及壁掛安裝。

產品說明：

技術指標：

類別 紅外線無線方式

紅外線頻率 1 ~ 5MHz

紅外線波長 870nm

調制方法 FM

有效工作距離 約15米

工作環境溫度 0°C ~ +40°C

接線端子 BNC 插孔

供電 ATCS-A60MX 供電(DC24V)

尺寸 44 (高) x 149 (寬) x 97 (厚) mm

重量 386 g

ATCS-A60TX 發光單元

產品特點：

大功率的發光單元，可提供遠達20米的大型會議室或高天花板會議室發射工作。

ATCS-A60TX可以是獨立及壁掛安裝

技術指標：

類別 紅外線無線方式

紅外線頻率 8 ~ 10MHz

紅外線波長 870nm

調制方法 FM

有效工作距離 約20米

工作環境溫度 0°C ~ +40°C

接線端子 BNC 插孔

供電 ATCS-A60MX 供電(DC24V)

尺寸 44 (高) x 149 (寬) x 97 (厚) mm

重量 351 g

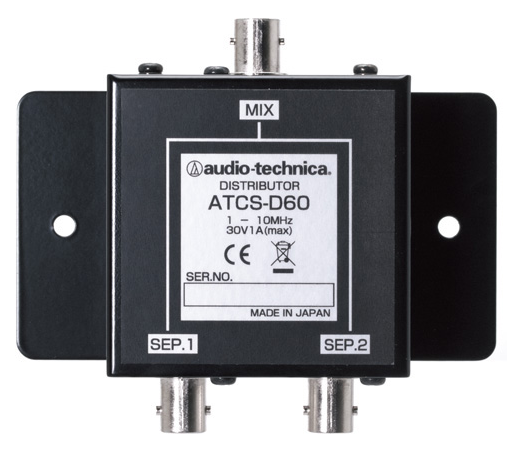

ATCS-D60 分配器

產品特點：

為保證聲音傳輸范圍，光接收發送單元可增至16臺。此時對應使用12臺 ATCS-D60 一進二出分配器

產品說明：

ATCS-D60 技術指標

分配數 2路

帶寬 1 ~ 10MHz

接線端子 BNC 端子 ×3

導通電流 30V以下、1A以下

重量 167 克

選配件

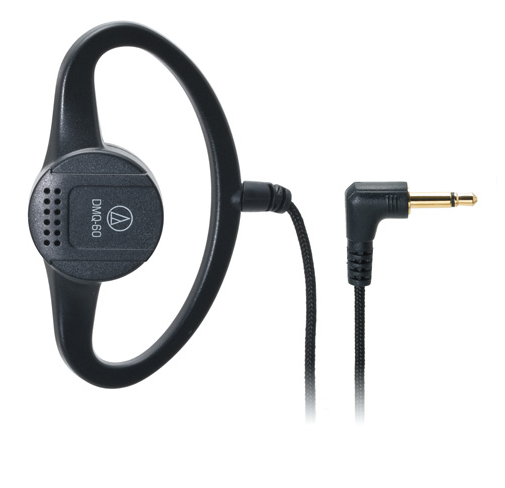

DMQ-60單聲道耳機

產品特點：

兩耳均可使用的單聲道耳機

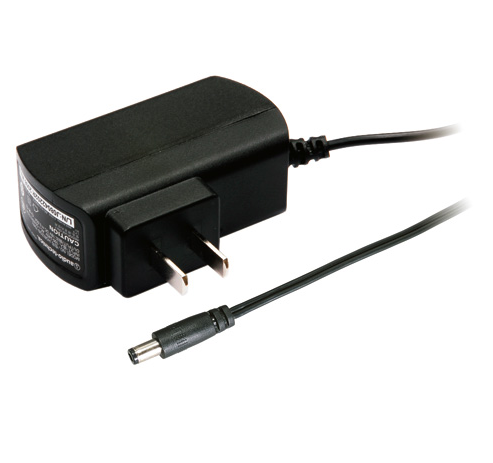

AD-SZ1210CE交流電適配器

產品特點：

ATCS-M60專用電源適配器

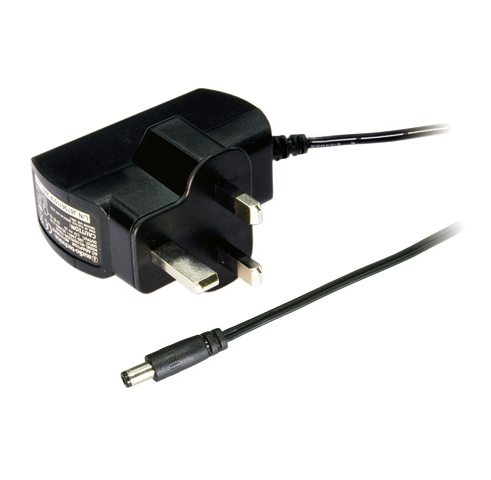

AD1210UKB交流電適配器

產品特點：UK插頭 ATCS-M60 電源適配器
