產品詳情

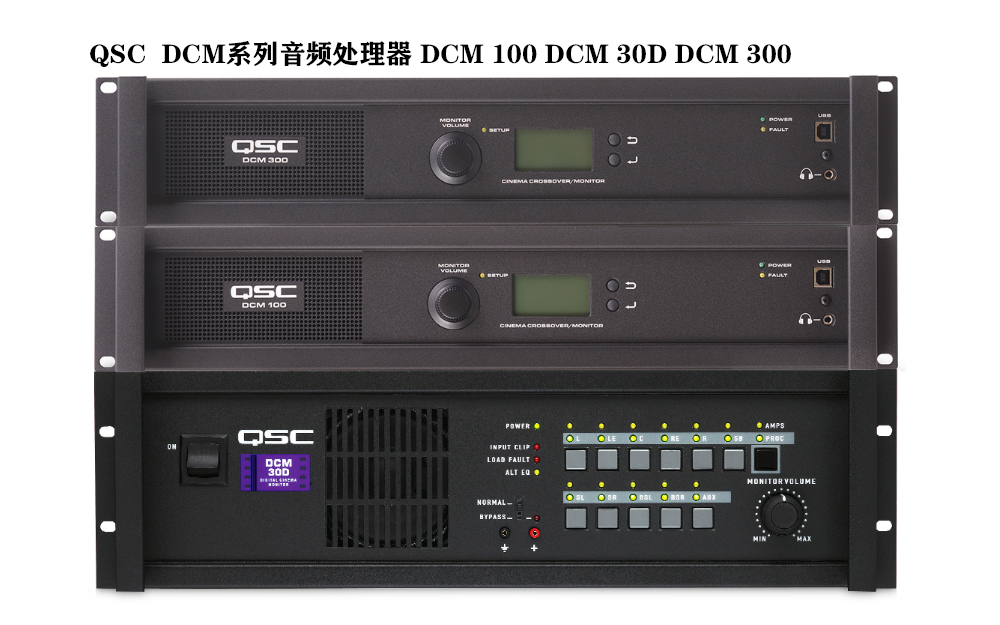

QSC 數字影院監視器 (DCM) 將 DSP 分頻器、展位監視和負載故障檢測集成到一個單元中，提供卓越的性能和控制，同時與現有的傳統影院處理器無縫連接。通過結合展位監視器和分頻器，DCM 系列監視器簡化了系統布線和配置，通過更快的設置和提高的操作效率提高您的底線。
DCM 系列監視器充分利用數字技術進行處理和控制。數字信號處理提供音質和高動態范圍，優于傳統的模擬分頻器。我們的軟件可讓您輕松構建和部署配置，將系統設置的所有元素組合到一個可保存的預設中。
的 DCP 和 DPM 產品的傳統為基礎，在單個集成系統中為數字影院提供揚聲器分頻和監控功能。DCM 設計用于與 QSC 的數字影院放大器 (DCA) 一起使用，并具有用于 QSC 的數字影院揚聲器 (DCS) 的高級 Intrinsic Correction™ 設置，可優化揚聲器性能，同時簡化影院音響系統的布線和配置。DCM 300 可配置為三個屏幕通道的三放大器或四放大器操作。DCM 300 可容納 2 或 4 個環繞聲道（5.1 或 7.1）
當與 QSC DCS 系列影院揚聲器一起使用時，QSC 專有的內在校正可針對揚聲器的內在行為進行調整，消除影響測量響應并最終影響聲音質量的方程因子中的任何異常。結果是佳的“開箱即用”性能，同時大限度地減少了現場房間調整
特征
- 模擬輸入接受來自影院處理器或其他 8 通道模擬音頻源的音頻
- QSC 內在校正 DSP 設置可實現 QSC 影院揚聲器的佳性能
- 帶前面板控制的展位監視器，便于操作
- 無源、雙功放、三功放或四功放
- 與所有現有 QSC DCA 放大器兼容
- 旁路模式 - 圍繞故障組件路由音頻以確保演出繼續進行
- 通過以太網進行控制和監控，包括完整的 SNMP 支持
- 軟件和固件的持續開發將通過簡單的更新增加新功能
規格
| DCM 300 | |
| 尺寸和配件 | |
| 尺寸（高x寬x深） | 3.5" (2 RU) x 19" x 15" |
| 線電壓要求 | 100 VAC – 240 VAC，50/60 赫茲 |
| 包括配件 | 6 英尺 UL/CSA 電源線，連接器套件 |
| 前面板控件和指示燈 | |
| 監聽音量/參數調整 | 旋轉編碼器 |
| 設置模式指示燈 | 黃色 LED |
| 液晶顯示器 | 128 x 64 位單色 LCD |
| 開機指示燈 | 綠色 LED |
| 故障檢測指示燈 | 黃色 LED |
| USB B 型端口 | 配置和管理界面 |
| 監視器輸出 | 3.5 毫米 TRS |
| 后面板連接器 | |
| 網絡 RJ45 | 10/100 Mbps 網絡管理 |
| RS232 | DB-9 串行接口 |
| 模擬輸入 (1-8) | DB-25 |
| 數據端口連接器 | HD-15（DCM100-8、DCM300-11）、QSC功放接口 |
| HI 和監聽輸出 | 5 - 針歐式 (x1) - 公共 GND |
| 開關;電源開關 | 翹板開關 |
| 監聽音箱 | |
| 揚聲器 | 2"x 3.5" 全頻 |
| 放大器輸出功率 | 10 瓦 D 類 |
| 音頻性能 | |
| A/D 轉換 | 24 位 delta-sigma，48 kHz |
| 頻率響應 | 20 Hz 至 20 kHz (+- .5dB) |
| 輸入/輸出 | |
| 主模擬輸入 | |
| 連接器 | DB25F - 8 通道 |
| 輸入級類型 | 主動平衡輸入 |
| 輸入阻抗 | 20k 歐姆 |
| 模擬輸入電平 | +14.2 dBu (4.0 Vrms) |
| 低于削波 2 dB 時的 THD+N | < .003% |
| 數據端口輸出 (HD15) | |
| 輸出電平 | 14 分貝 |
| HI 和監聽輸出 | |
| 連接器 | 5 針歐式，公共 GND（LCR 總和） |
| 輸出級類型 | 平衡輸出 |
| 輸出電平 | 18 dBu（可調） |
| 監聽耳機輸出 | |
| 連接器 | 前面板 3.5mm 迷你插孔 |
| 輸出級類型 | 不平衡輸出 |
| 輸出電平 | 21 分貝 |
| 網絡/SNMP | |
| 協議 | 通過以太網或快速以太網實現標準 TCP/IP。第 3 方接口可以使用 UDP/IP 或 TCP/IP。還支持連接到 DPM Manager 和 SNMP |
| 數據速率 | 10/100 Mbps |
| 連接要求 | Cat-5 UTP 電纜或更好（長度 100m），僅直接連接到有線網絡交換機端口，專用 LAN 或 VLAN。 |
